適用范圍

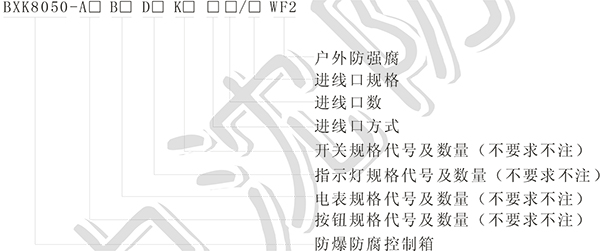

型號含義

產品描述

執行標準：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079-0、IEC60079-1、IEC60079-7、IEC61241-1、
EN60079-0、EN60079-1、EN60079-7、EN61241-1
防爆標志：ExdeⅡCT6 Gb/DIPA21TA,T6
額定電壓：220V/380V
額定電流：10A
防護等級：IP65
防腐等級：WF2
內裝原件：防爆按鈕、防爆電表、防爆信號燈、防爆開關等
使用類別：AC-15 DC-13
進出線口螺紋：G3/4″G11/2″引入口規格，請注明數量
電纜外徑：適合 Φ 12mm~ Φ 32mm 電纜
安裝方式：掛式

產品特點

* BXK8050 系列防爆控制箱適用于交流 50Hz、220/380V、直流電壓至 220V 德 線路中、遠距離集中控制多臺電
動機的起動與停止；
* 插座箱外殼采用玻璃纖維不飽和聚酯樹脂壓制而成，具有外型美觀，耐腐蝕、耐沖擊及熱穩定性好等優良性能；
* 體蓋結合為迷宮式結構，密封條采用線澆發泡一次成型先進工藝，具有良好的防水、防塵能力；
* 內裝元件直接卡在標準的導軌上，元件上的凸起和導軌上的凹槽保證了內置元件安裝在確定位置上；
* 控制箱有增安型外殼，防爆元件（按鈕、電表、指示燈、開關）及接線端子等組合；
* 該產品有多種變化，可根據用戶提供的電氣原理圖而制作；
* 電纜布線（鋼管布線請注明）。
注：1、由于控制箱元件布置千變?nèi)f化，具體元件排列要根據用戶訂貨是提供的電氣原理圖，共同研究元件排列示
意圖或提出要求由我公司進行設計和制造。
2、外殼可以根據要求采用不銹鋼板焊接而成，控制箱的安裝方式為掛式，如用戶有其它需要請注明。
3、進線口數量與規格，請?jiān)谟嗀洉r注明。

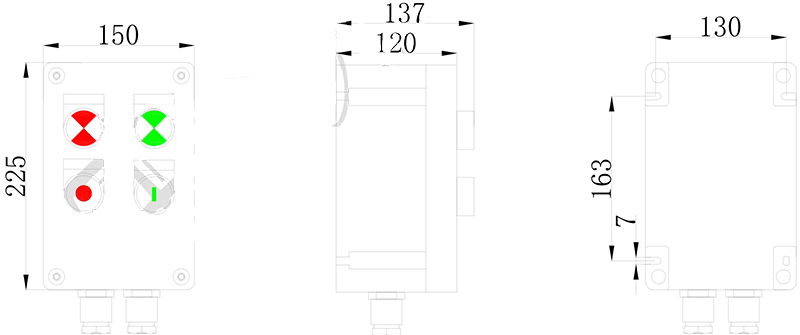

外形安裝尺寸舉例
