產品中心

BCH 系列防爆穿線盒

BCH 系列防爆穿線盒

BCH 系列防爆穿線盒

防爆標志： 防爆標志：ExeⅡGb/DIP A20
防護等級： IP65
pdf文件下載：點擊下載

適用范圍


> 廣泛應用于石油開采、煉油、化工、軍工等危險環境場所作為電線、電纜管路連接彎曲之用。
> 適用于爆炸性氣體環境 1 區、2 區場所。
> 適用于可燃性粉塵環境 20 區、21 區、22 區場所。
> 適用于ⅡA、ⅡB、ⅡC 類爆炸性氣體環境。

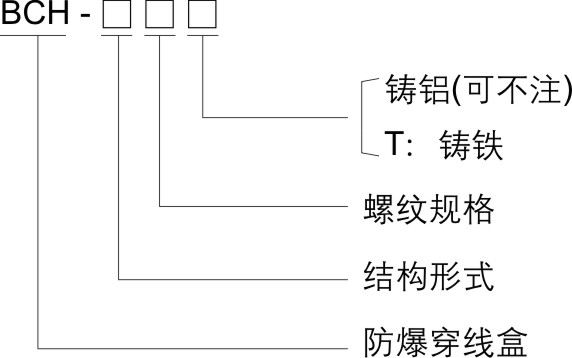

型號含義



主要技術參數


防爆標志 Ex e ⅡC Gb/Ex tD A21  IP65
防護等級 IP65
結構形式 A、B、C、D、E、F、G、H
執行標準 GB12476.1、GB12476.5、GB3836.1、GB3836.3


產品特點


* 鑄鋁合金或鑄鋼外殼，表面高壓靜電噴塑。
* 外殼材質有鋁合金和鑄鋼兩種形式。
* 結構形式多樣，便于安裝。

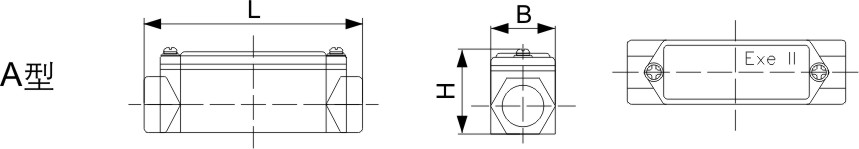

外形安裝尺寸



進線口螺紋 管子內徑 鑄鋁型號 外形尺寸
L B H
G1/2 15 BCH-A1/2□ 105 31 41
G3/4 20 BCH-A3/4□ 125 37 46
G1 25 BCH-A1□ 139 46 54
G1 1/4 32 BCH-A1 1/4□ 182 54 65
G1 1/2 40 BCH-A1 1/2□ 176 60 71
G2 50 BCH-A2□ 204 72 83
G2 1/2 70 BCH-A2 1/2□ 246 86 104
G3 80 BCH-A3□ 282 102 120
G4 100 BCH-A4□ 300 120 135

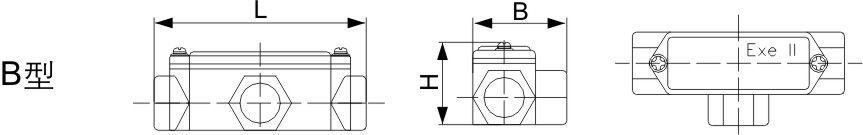

進線口螺紋 管子內徑 鑄鋁型號 外形尺寸
L B H
G1/2 15 BCH-B1/2□ 105 47 41
G3/4 20 BCH-B3/4□ 125 52 46
G1 25 BCH-B1□ 139 62 54
G1 1/4 32 BCH-B1 1/4□ 182 71 65
G1 1/2 40 BCH-B1 1/2□ 176 80 71
G2 50 BCH-B2□ 204 94 83
G2 1/2 70 BCH-B2 1/2□ 246 121 104
G3 80 BCH-B3□ 282 137 120
G4 100 BCH-B4□ 300 145 135

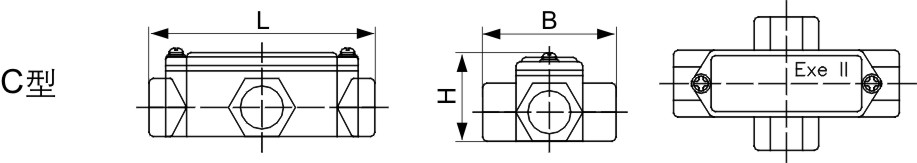

進線口螺紋 管子內徑 鑄鋁型號 外形尺寸
L B H
G1/2 15 BCH-C1/2□ 105 62 41
G3/4 20 BCH-C3/4□ 125 66 46
G1 25 BCH-C1□ 139 79 54
G1 1/4 32 BCH-C1 1/4□ 182 88 65
G1 1/2 40 BCH-C1 1/2□ 176 100 71
G2 50 BCH-C2□ 204 115 83
G2 1/2 70 BCH-C2 1/2□ 246 156 104
G3 80 BCH-C3□ 282 172 120
G4 100 BCH-C4□ 300 180 135

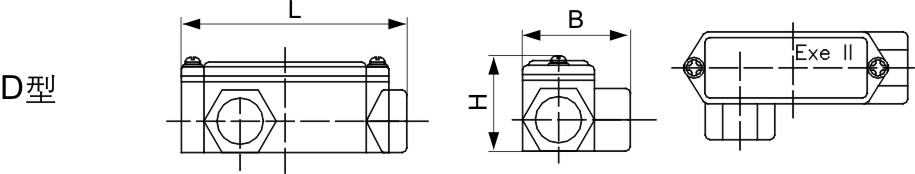

進線口螺紋 管子內徑 鑄鋁型號 外形尺寸
L B H
G1/2 15 BCH-D1/2□ 98 47 41
G3/4 20 BCH-D3/4□ 117 52 46
G1 25 BCH-D1□ 129 62 54
G1 1/4 32 BCH-D1 1/4□ 129 63 65
G1 1/2 40 BCH-D1 1/2□ 166 80 71
G2 50 BCH-D2□ 194 91 83
G2 1/2 70 BCH-D2 1/2□ 211 121 104
G3 80 BCH-D3□ 247 137 120
G4 100 BCH-D4□ 275 145 135

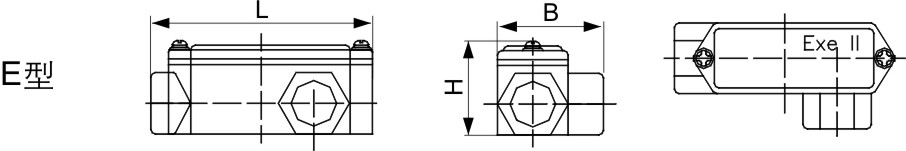

進線口螺紋 管子內徑 鑄鋁型號 外形尺寸
L B H
G1/2 15 BCH-E1/2□ 98 47 41
G3/4 20 BCH-E3/4□ 117 52 46
G1 25 BCH-E1□ 129 62 54
G1 1/4 32 BCH-E1 1/4□ 129 63 65
G1 1/2 40 BCH-E1 1/2□ 166 80 71
G2 50 BCH-E2□ 194 90 83
G2 1/2 70 BCH-E2 1/2□ 211 121 104
G3 80 BCH-E3□ 247 137 120
G4 100 BCH-E4□ 275 145 135

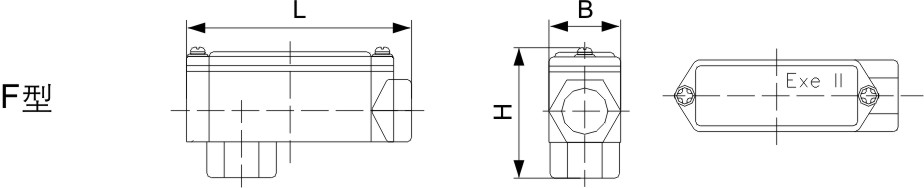

進線口螺紋 管子內徑 鑄鋁型號 外形尺寸
L B H
G1/2 15 BCH-F1/2□ 98 31 57
G3/4 20 BCH-F3/4□ 117 37 64
G1 25 BCH-F1□ 130 46 71
G1 1/4 32 BCH-F1 1/4□ 163 54 81
G1 1/2 40 BCH-F1 1/2□ 166 60 91
G2 50 BCH-F2□ 194 72 105
G2 1/2 70 BCH-F2 1/2□ 211 86 139
G3 80 BCH-F3□ 247 102 155
G4 100 BCH-F4□ 275 120 160

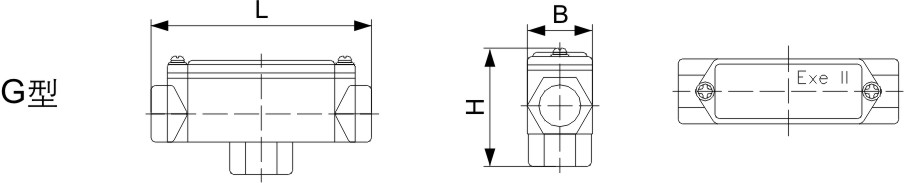

進線口螺紋 管子內徑 鑄鋁型號 外形尺寸
L B H
G1/2 15 BCH-G1/2□ 105 31 57
G3/4 20 BCH-G3/4□ 125 37 64
G1 25 BCH-G1□ 139 46 71
G1 1/4 32 BCH-G1 1/4□ 170 54 81
G1 1/2 40 BCH-G1 1/2□ 176 60 91
G2 50 BCH-G2□ 204 72 105
G2 1/2 70 BCH-G2 1/2□ 246 86 139
G3 80 BCH-G3□ 282 102 155
G4 100 BCH-G4□ 300 120 160

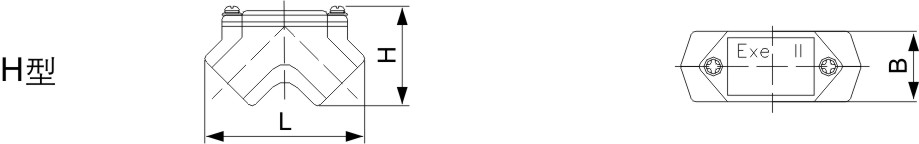

進線口螺紋 管子內徑 鑄鋁型號 外形尺寸
L B H
G1/2 15 BCH-H1/2□ 69 27 43
G3/4 20 BCH-H3/4□ 81 33 48
G1 25 BCH-H1□ 100 40 60
G1 1/4 32 BCH-H1 1/4□ 120 49 84
G1 1/2 40 BCH-H1 1/2□ 130 57 71
G2 50 BCH-H2□ 168 70 83
G2 1/2 70 BCH-H2 1/2□ 246 86 104
G3 80 BCH-H3□ 282 102 120
G4 100 BCH-H4□ 300 102 135



訂貨須知


> 按照產品型號逐條選擇并注明防爆標志及結構形式、螺紋規格等參數，例如：需要增安型鑄鋼 G1″A 型穿線盒，則產品型號為 BCH-AG1″T ExeⅡC Gb/Ex tD A21。
> 常規供貨為鋁合金材質，要求鑄鋼材質時請注明。
